| 联轴器类型：膜片联轴器 | 品牌：Tint | 型号：SJM |
| 公称转矩：9.8N.m | 轴孔：4.9 | 是否进口：否 |
| 标准编号：SJM00 | 外形尺寸：100mm | 许用转速：20000r/m |
| 孔径：20mm | 重量：0.0023g | 允许扭矩：9.8N·M |
| 长度：100mm | 外径：57mm | 规格型号：SJM00 |

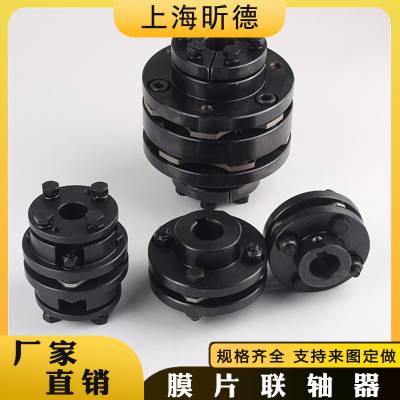

膜片联轴器的结构
膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。
膜片联轴器特点：
(1)高刚性、高转矩、低惯性；
(2)采用环形或方形弹性不锈刚片变形；
(3)大扭矩承载，高扭矩刚性和***的灵敏度；
(4)零回转间隙、顺时针和逆时针回转特性相同；
(5)免维护、***抗油和耐腐蚀性；
(6)双不锈钢膜片可补偿径向、角向、轴向偏差，单膜片则不能补偿径向偏差
由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普便。
特点：偏心允许范围大，拆装迅速。无噪音，磨损，无滑动、摩擦转动部件，可降低能量损耗；重量轻，适合高速运转场合；轴套连接方式采用胀套无间隙联结，可用于伺服定位系统。中间的弹性元件采用进口不锈钢材质，强度高，使用寿命长，并可以在腐蚀环境中使用。
膜片联轴器的应用：
广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。
使用范围：广泛应用于冶金、矿山、轧钢、风机、包装机械、造纸机械、化工泵等行业。带胀套联结方式广泛应用于数控机床行业。
